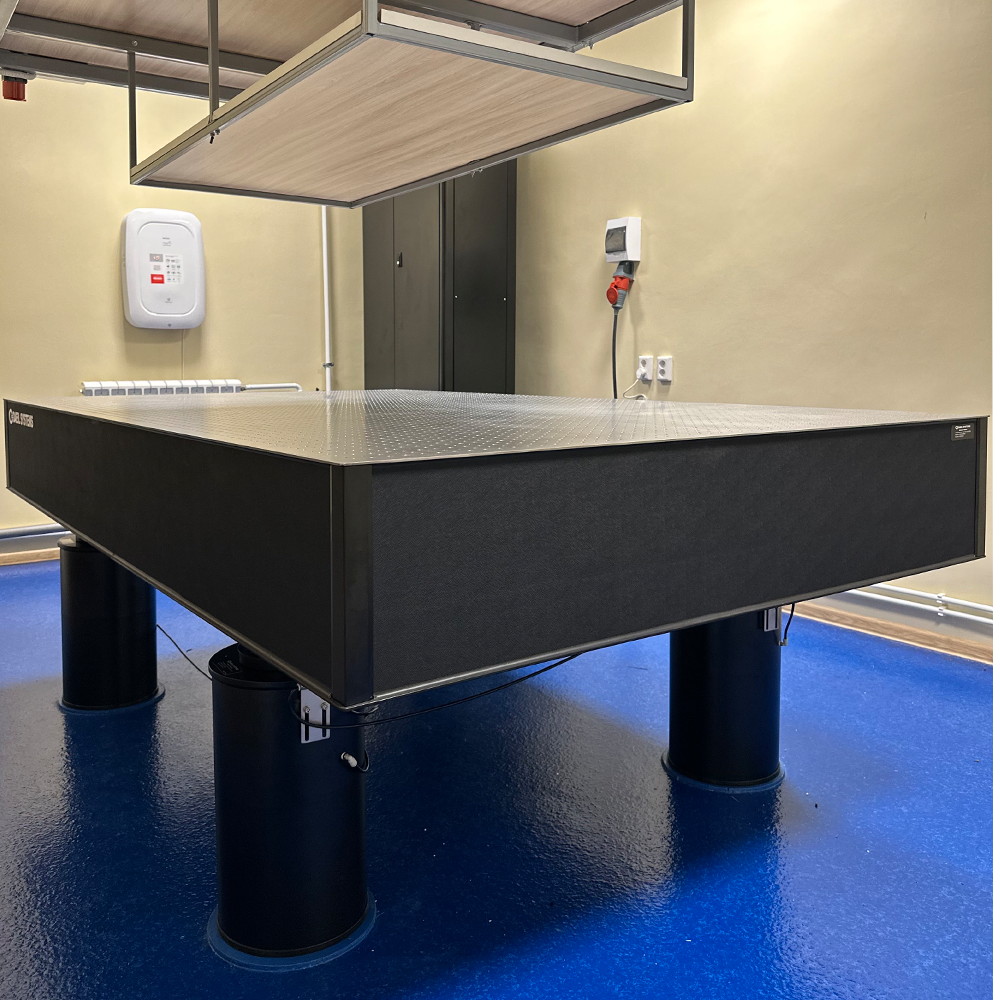

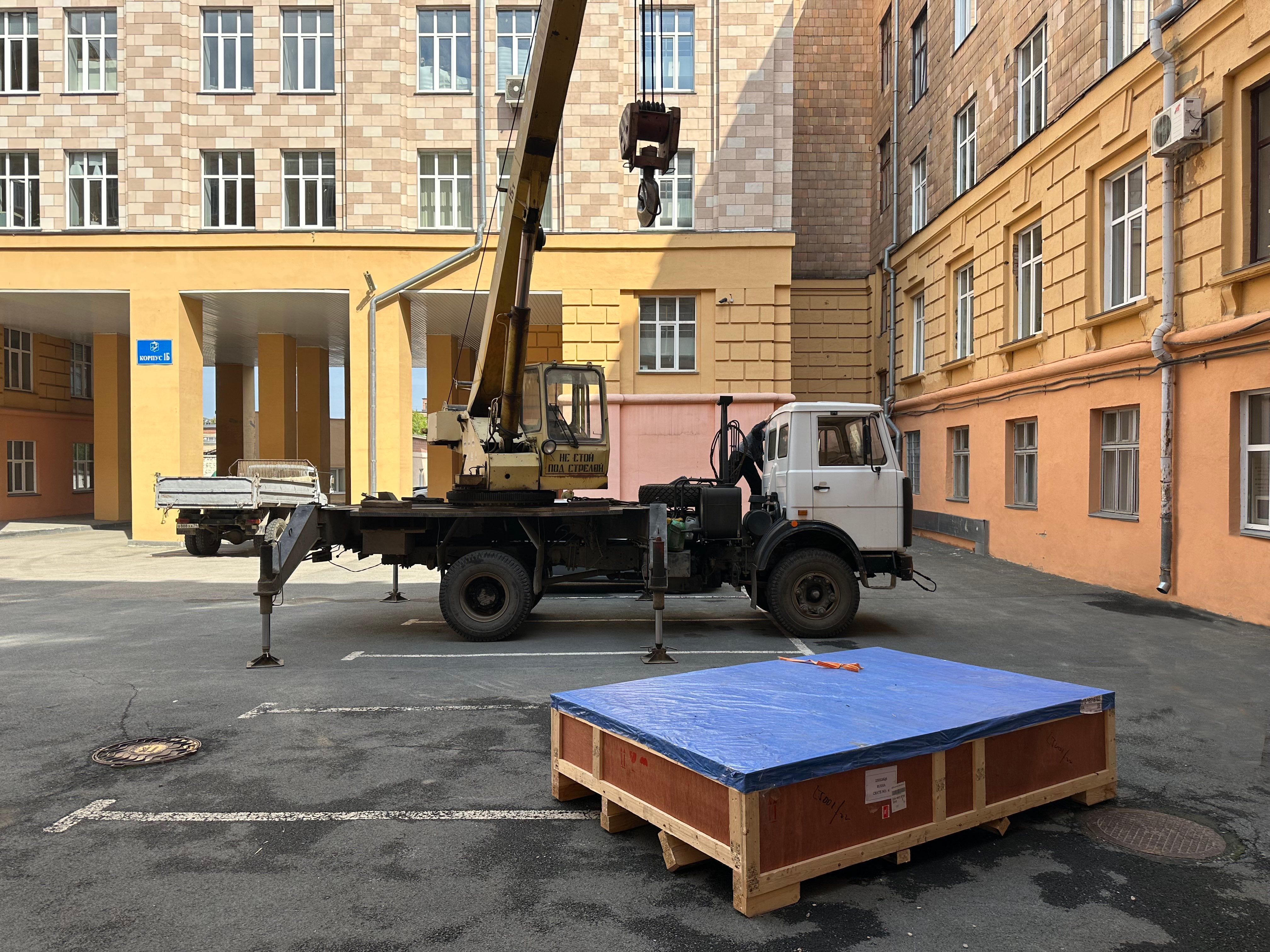

Наша компания осуществила поставку, монтаж и ввод в эксплуатацию оптического стола с системой активной виброизоляции производства DAEIL SYSTEMS (Республика Корея) в рамках проекта по созданию новой лаборатории в Южно-Уральском государственном университете. В лаборатории квантовой инженерии и света будут проводиться исследования в области квантовой передачи информации, квантовых вычислений и метрологии.
Отличительной чертой оптической столешницы научного класса является широкополосное демпфирование, которое минимизирует относительное смещение в широкой области частот. Стальная сотовая структура с малым размером ячеек обеспечивает максимальную статическую и динамическую жесткость. Габариты оптической столешницы: 2500х1500х300 мм, масса: 619 кг.

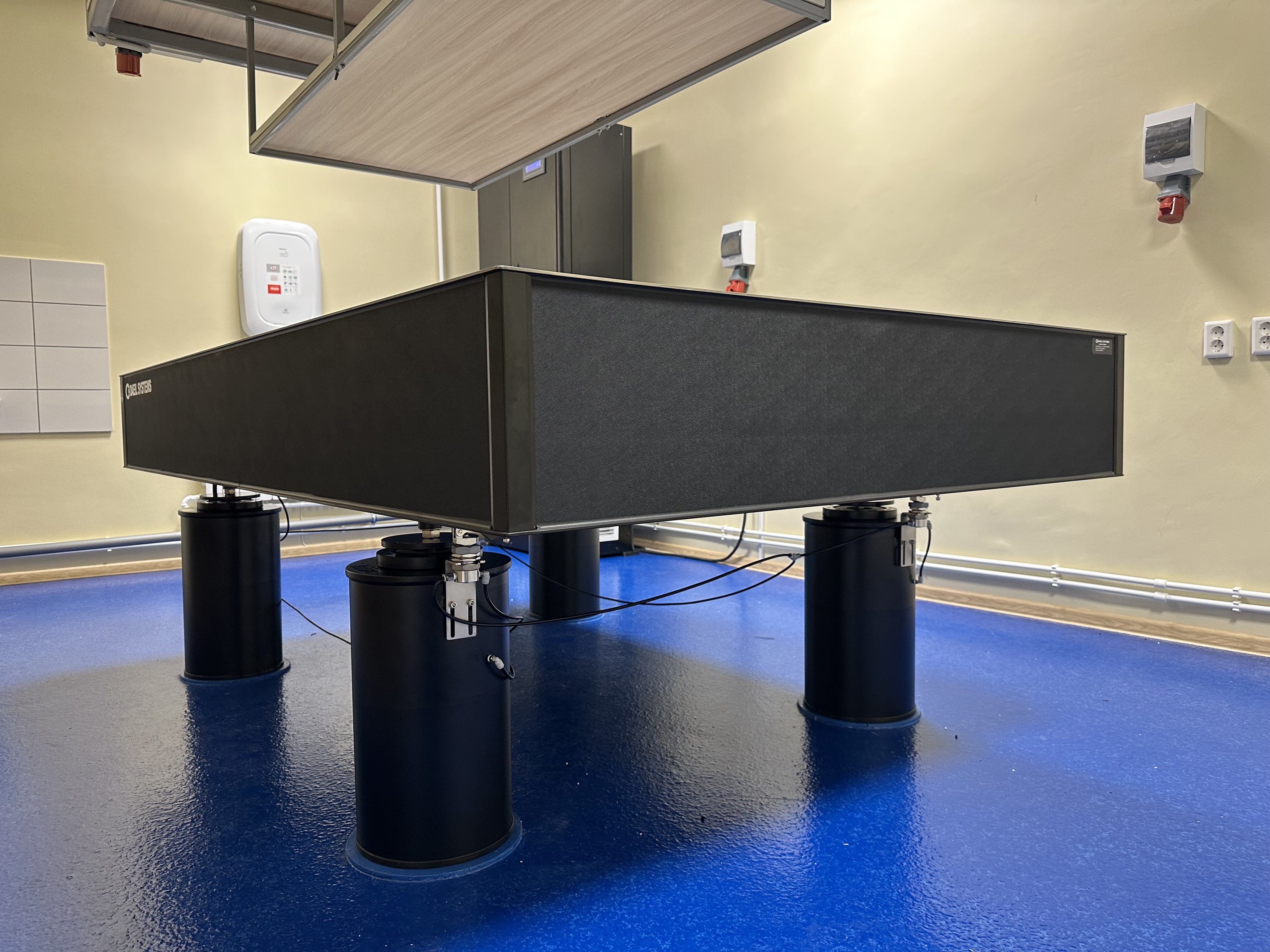

В качестве опор были выбраны пневматические отдельно стоящие опоры с регулятором уровня высоты, которые обеспечивают виброизоляцию до 99% при частоте 10 Гц с максимальной нагрузкой в 1500 кг. За работу виброизолирующей системы отвечает воздушный компрессор DAC-30.
Технические характеристики столешницы научного класса
|
Наполнение |
Стальная сотовая структура, толщина стенок ячейки 0.25 мм |
|
Размер сердцевины ячейки |
2.9 см² |
|
Модуль сдвига ячейки |
19 339 кгс/см² (275 000 psi) |
|
Плоскостность поверхности |
±0.1 мм на площади 600 x 600 мм |
|
Верхняя поверхность |
Ферромагнитная нержавеющая сталь 430 серии, толщина 4.0 мм. |
|
Нижняя поверхность |
Сталь толщиной 4.5 мм |
|
Боковые стенки |
Стальная пластина толщиной 2.0 мм с высокодемпфированной композитной древесиной. |
|
Монтажные отверстия |
M6-1.0 |
|
Шаг сетки монтажных отверстий |
25 мм |
