Серия Cobolt 04
Производитель: Cobolt AB

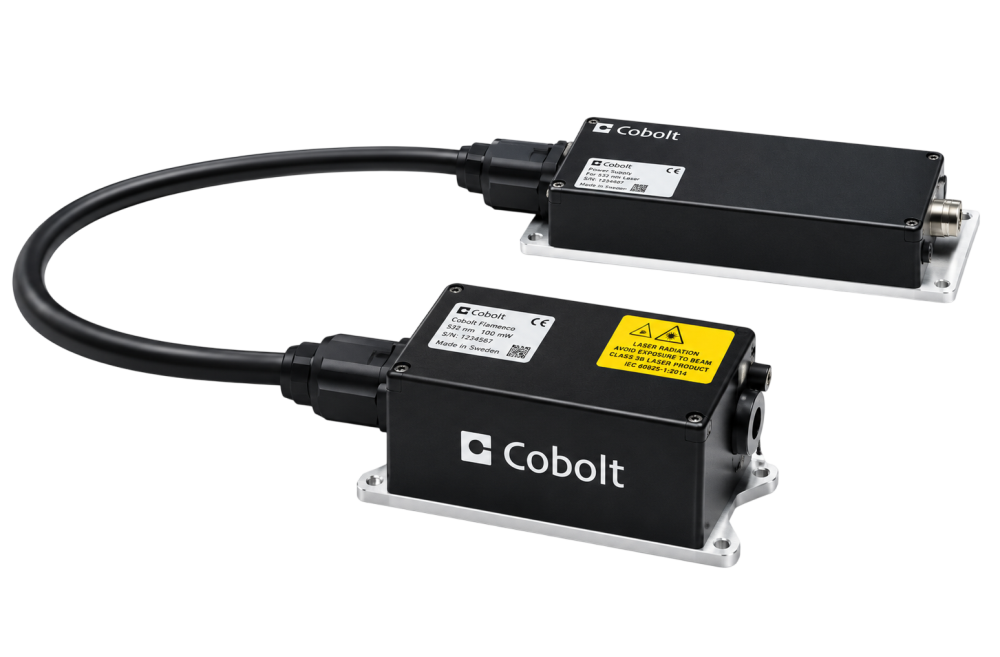

Cobolt 04-01 (или 04-51) — одночастотный DPSSL:
Лазеры серии Cobolt 04-01 — это одночастотные лазеры с диодной накачкой (DPSSL), работающие на фиксированной длине волны в диапазоне от 457 нм до 1064 нм. Лазеры изготовлены с использованием запатентованной технологии производства HTCure, обеспечивающей сверхпрочное исполнение в компактном герметичном корпусе. Лазер Cobolt 04-51 оборудован кольцевым резонатором.
Cobolt 04-02 — опция с повышенной стабильностью длины волны:
Опция Cobolt 04-02 доступна для всех лазеров серии Cobolt 04 до 594 нм. Опция 04-02 обеспечивает повышенную стабильность длины волны при изменяющихся рабочих условиях: < 2 пм во всём диапазоне температур основания лазерной головки от 20°C до 50°C.
Cobolt 04-03 (или 04-53) — опция с волоконным выводом:
Лазер поставляется с волокном, юстированным и зафиксированным внутри герметичного корпуса с использованием запатентованной технологии HTCure, обеспечивая стабильный вывод в широком диапазоне температур и устойчивость к транспортировке. Лазер Cobolt 04-53 оборудован кольцевым резонатором.
Cobolt 04-05 — опция со встроенным акустооптическим модулятором:
Опция встроенного акустооптического модулятора (АОМ) для серии Cobolt 04 обеспечивает возможности высокоскоростной модуляции (до 3 МГц) для лазеров с диодной накачкой (DPSSL) в одном корпусе без необходимости трудоемкой юстировки. Система включает в себя: лазерную головку, контроллер лазера, драйвер АОМ, блок питания и кабели.
Cobolt 04-11 — опция со встроенным оптическим изолятором:
Встроенный оптический изолятор для серии Cobolt 04 предотвращает нежелательные возмущения от отраженного света, делая работу лазера невосприимчивой к обратной оптической связи. Опциональный оптический изолятор не увеличивает габариты лазерной головки и заменяет механический затвор, поэтому встроенный оптический изолятор доступен только для лазеров в OEM-конфигурации.
Основные применения:
Лазеры серии Cobolt 04 предназначены как для автономного использования в лабораторных условиях, так и для интеграции в качестве OEM-компонентов в приборы для следующих применений:
- Флуоресцентная микроскопия
- Проточная цитометрия
- Секвенирование ДНК
- Рамановская спектроскопия
- Интерферометрия
- Анализ частиц
По запросу
|
Модель |
Twist |
Blues |
Calypso* |
Fandango |
Samba |
|
Длина волны, нм |
457.0 ± 0.3 |
473.0 ± 0.3 |
491.5 ± 0.3 |
514.4 ± 0.3 |
532.1 ± 0.3 |
|
Мощность, мВт |
25 50 |
25 50 |
50 100 |
50 100 150 |
100 150 200 300** 400** |
|
Шум, 20 Гц – 20 МГц (пик-пик) |
< 2% Стандартно: < 1.5% |
< 2% Стандартно: < 1.5% |
< 3% |
< 2% Стандартно: < 1.5% |
< 2% Стандартно: < 1.5% |
|
Шум, 20 Гц – 20 МГц (RMS) |
< 0.25% Стандартно: < 0.15% |
< 0.25% Стандартно: < 0.15% |
< 0.3% |
< 0.25% Стандартно: < 0.15% |
< 0.25% Стандартно: < 0.15% |
|

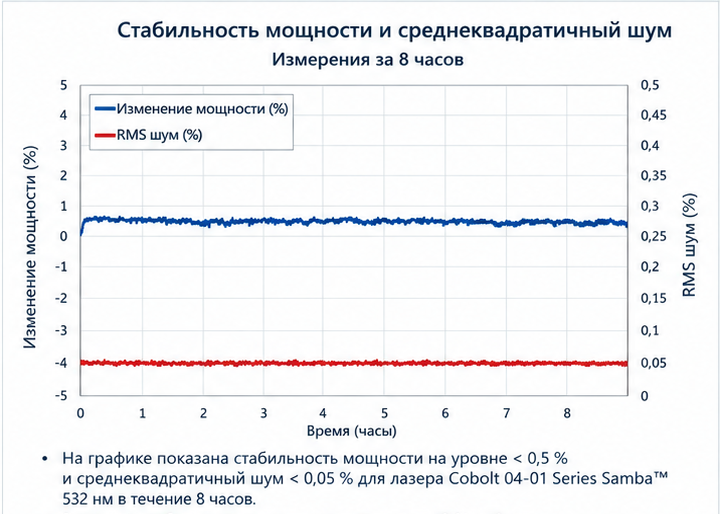

Стабильность мощности (8 ч ± 3 °C) |
< 2% |
< 2% |
< 3% |
< 2% |
< 2% |
|
Расходимость пучка (полный угол, мрад) |
< 1.2 |
< 1.2 |
< 1.2 |
< 1.2 |
< 1.2 |
|
Параметр качества пучка |
M² < 1.1 |
M² < 1.1 |
M² < 1.1 |
M² < 1.1 |
M² < 1.1 |
|
Поперечная мода |
TEM00 |
TEM00 |
TEM00 |
TEM00 |
TEM00 |
|
Диаметр пучка в апертуре, мкм |
700 ± 50 |
700 ± 50 |
700 ± 50 |
700 ± 50 |
700 ± 50 |
|
Спектральная ширина линии, МГц (FWHM) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
|

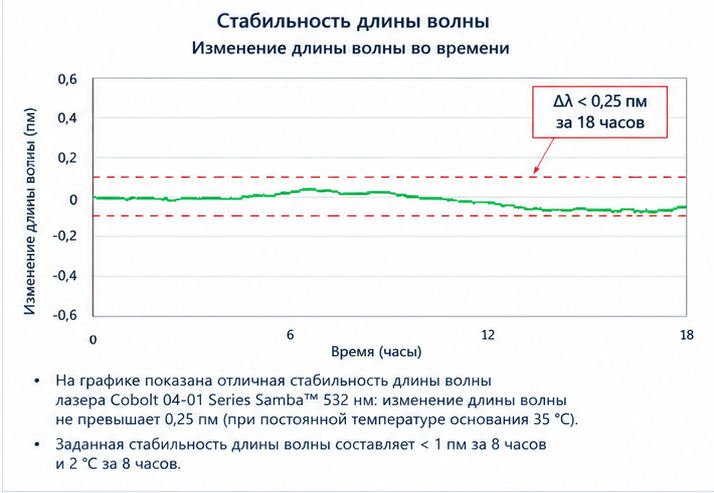

Стабильность длины волны, пм (после прогрева) (± 2 °C, 8 ч) |
< 1*** |
< 1*** |
< 1*** |
< 1*** |
< 1*** |
|
Симметрия пучка в апертуре |
> 0.95 : 1 |
> 0.95 : 1 |
> 0.95 : 1 |
> 0.95 : 1 |
> 0.95 : 1 |
|
Стабильность наведения луча, мкрад / °C (10–40 °C) |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
|
Степень поляризации (линейная, вертикальная) |
> 100:1 |
> 100:1 |
> 100:1 |
> 100:1 |
> 100:1 |
|
Модель |
Jive |
Mambo |
Flamenco |
Rumba |
|
|
Длина волны, нм |
561.2 ± 0.3 |
593.6 ± 0.3 |
659.6 ± 0.3 |
1064.2 ± 0.6 |
|
|
Мощность, мВт |
100 150** 200** |
50 100 |
100** |
400** |
|
|
Шум, 20 Гц – 20 МГц (пик-пик) |
< 2% Стандартно: < 1.5% |
< 3% |
< 1% |
< 1% |
|
|
Шум, 20 Гц – 20 МГц (RMS) |
< 0.25% Стандартно: < 0.15% |
< 0.3% |
< 0.1% |
< 0.1% |
|
|
Стабильность мощности (8 ч ± 3 °C) |
< 2% |
< 3% |
< 2% |
< 2% |
|
|
Расходимость пучка (полный угол, мрад) |
< 1.2 |
< 1.3 |
< 1.5 |
< 1.6 |
|
|
Параметр качества пучка |
M² < 1.1 |
M² < 1.1 |
M² < 1.1 |
M² < 1.2 |
|
|
Поперечная мода |
TEM00 |
TEM00 |
TEM00 |
TEM00 |
|
|
Диаметр пучка в апертуре, мкм |
700 ± 50 |
700 ± 50 |
700 ± 50 |
1000 ± 50 |
|
|
Спектральная ширина линии, МГц (FWHM) |
< 1 |
< 1 |
< 1 |
< 1 |
|
|
Стабильность длины волны, пм (после прогрева) (± 2 °C, 8 ч) |
< 1*** |
< 1*** |
< 1*** |
< 1*** |
|
|
Симметрия пучка в апертуре |
> 0.95 : 1 |
> 0.95 : 1 |
> 0.95 : 1 |
> 0.95 : 1 |
|
|
Стабильность наведения луча, мкрад / °C (10–40 °C) |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
< 10 Стандартно: 5 |
|
|
Степень поляризации (линейная, вертикальная) |
> 100:1 |
> 100:1 |
> 100:1 |
> 100:1 |
|
* – Cobolt Calypso доступен только с опцией 04-02 и контроллерами Gen 4.
** – Данная длина волны и уровень мощности доступны только в модели 04-51.
*** – Опция Cobolt 04-02 доступна для всех лазеров серии Cobolt 04 до 594 нм.
**** – Опция встроенного рамановского фильтра доступна для отдельных длин волн, включая Cobolt Twist, Blues, Fandango, Samba, Jive и Rumba.
Cobolt 04-03 – опция с волоконным выводом
|
Модель |
Twist |
Blues |
Fandango |
Samba |
|
|
Мощность, мВт |
25 |
35 |
50 100 |
50 100 |
150** 200** |
|
Торцевой наконечник |
Да |
Да |
Нет |
Нет |
Да |
|
Стабильность мощности (8 ч ± 3 °C) |
< 3% |
< 3% |
< 3% |
< 3% |
< 3% |
|
Диаметр модового поля, мкм |
3.5 ± 0.5 |
3.5 ± 0.5 |
3.5 ± 0.5 |
4.0 ± 0.5 |
4.0 ± 0.5 |
|
Выход волокна |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
|
Тип волокна |
SM/PM |
SM/PM |
SM/PM |
SM/PM |
SM/PM |
|
Степень поляризации (PER) |
> 100:1, ± 3° |
> 100:1, ± 3° |
> 100:1, ± 3° |
> 100:1, ± 3° |
> 100:1, ± 3° |
|
Стандартная длина волокна |
1 м |
1 м |
1 м |
1 м |
1 м |
|
Оболочка |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
|
Доступная конфигурация |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
|
Модель |
Jive |
Mambo |
Flamenco |
Rumba |
|
|
Мощность, мВт |
50 75 100* |
50 75 |
50** |
200** |
|
|
Торцевой наконечник |
Нет |
Нет |
Нет |
Нет |
|
|
Стабильность мощности (8 ч ± 3 °C) |
< 3 % |
< 3 % |
< 3 % |
< 3 % |
|
|
Диаметр модового поля (мкм) |
4.0 ± 0.5 |
4.5 ± 0.5 |
4.5 ± 0.5 |
6.6 ± 0.5 |
|
|
Выход волокна |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
FC / APC 8° неколлимированный |
|
|
Тип волокна |
SM/PM |
SM/PM |
SM/PM |
SM/PM |
|
|
Коэффициент поляризационной экстинкции |
> 100:1, ± 3° |
> 100:1, ± 3° |
> 100:1, ± 3° |
> 100:1, ± 3° |
|
|
Стандартная длина волокна |
1 м |
1 м |
1 м |
1 м |
|
|
Оболочка |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
Ø 3 мм нержавеющая сталь |
|
|
Доступная конфигурация |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
|
** – Данная длина волны и уровень мощности доступны только в модели 04-51
Cobolt 04-05 – опция со встроенным акустооптическим модулятором
|
Модель |
Twist |
Blues |
Fandang |
Samba |
Jive |
Mambo |
Flamenco |
|
Мощность, мВт |
40 |
40 |
120 |
320 |
160 |
80 |
80 |
|
Время нарастания/спада, нс |
< 200 |
< 200 |
< 200 |
< 200 |
< 200 |
< 200 |
< 200 |
|
Частота модуляции, МГц |
3 при DC |
3 при DC |
3 при DC |
3 при DC |
3 при DC |
3 при DC |
3 при DC |
|
Коэффициент экстинкции (свободное пространство) |
> 30 дБ при DC |
> 30 дБ при DC |
> 30 дБ при DC |
> 30 дБ при DC |
> 30 дБ при DC |
> 30 дБ при DC |
> 30 дБ при DC |
|
Доступная конфигурация |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
OEM или CE/CDRH |
Cobolt 04-11 – опция со встроенным оптическим изолятором
|
Модель |
Twist |
Blues |
Fandango |
Samba |
Jive |
Mambo |
|
Мощность, мВт |
40 |
40 |
120 |
320 |
160 |
75 |
|
Максимальная оптическая обратная связь |
100% |
100% |
100% |
100% |
100% |
100% |
|
Доступная конфигурация |
OEM |
OEM |
OEM |
OEM |
OEM |
OEM |
Условия эксплуатации
|
Требования к источнику питания |
12 В пост. тока, 5 А |
|
Максимальная температура основания лазерной головки |
50 °C |
|
Температура окружающей среды при работе |
10 - 40 °C |
|
Температура окружающей среды при хранении |
(-10) - (+60) °C |
|
Влажность |
0% - 90% относительной влажности без конденсата |
|
Атмосферное давление |
950 мбар -1050 мбар |
|
Тепловое сопротивление радиатора лазерной головки при температуре окружающей среды 40 °C |
0,6 К/Вт или 0,4 К/Вт ***** |
|
Максимальный теплоотвод лазерной головки |
< 35 Вт |
***** –Для моделей Calypso 100 мВт, Samba 300 мВт и 400 мВт, Jive 200 мВт и Mambo 100 мВт
Интерфейс связи
|
Тип связи |
USB или RS-232 |
|
Стандартная скорость передачи данных (Baudrate) |
115200 |
