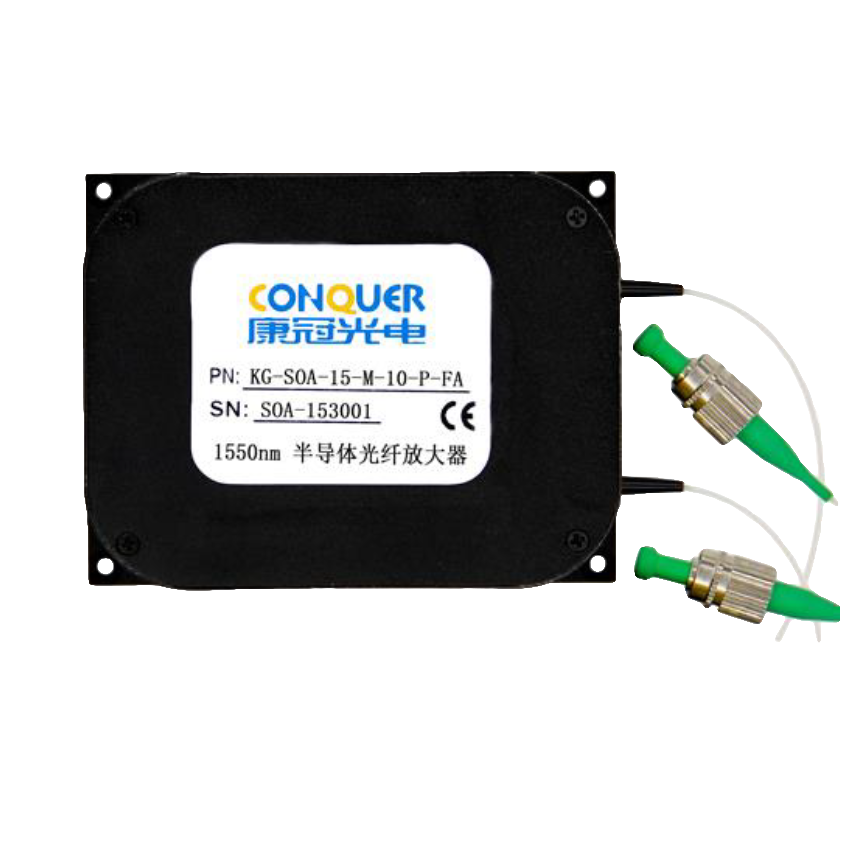

Полупроводниковый усилитель конверсионного типа
Производитель: Beijing Conquer Photonics Co., Ltd.
Ключевые особенности:
- Широкая полоса пропускания: 50 нм;
- Высокая степень усиления: 18 дБ;
- Низкая чувствительность к поляризации: 0,5 дБ;
- Низкое отражение.
Основные применения:
- Конверсионные преобразования;
- Все виды преобразования, за исключением оптического-электрического-оптического (OEO) преобразования;
- Повторное усиление и изменение формы 2R/3R.
По запросу
Спецификация конверсионного полупроводникового оптического усилителя KG-SAD13
|
Параметры |
Минимальное |
Среднее |
Максимальное |
|
Ток |
- |
250 мА |
- |
|
Длина волны |
1280 нм |
- |
1340 нм |
|
Полоса пропускания 3 дБ |
50 нм |
- |
- |
|
Усиление на 1 длине волны -25dBm |
18 дБ |
- |
- |
|
Выходная мощность насыщения |
- |
6 дБм |
- |
|
Чувствительность усиления к поляризации сигнала |
- |
0,5 дБ |
1,0 дБ |
|
Шум |
- |
9 дБ |
Спецификация конверсионного полупроводникового оптического усилителя KG-SAD15
|
Параметры |
Минимальное |
Среднее |
Максимальное |
|
Ток |
- |
250 мА |
- |
|
Длина волны |
1510 нм |
- |
1570 нм |
|
Полоса пропускания 3 дБ |
50 нм |
- |
- |
|
Усиление на 1 длине волны -25dBm |
16 дБ |
- |
- |
|
Выходная мощность насыщения |
- |
5 дБм |
- |
|
Чувствительность усиления к поляризации сигнала |
- |
0,5 дБ |
1,0 дБ |
|
Шум |
- |
9 дБ |
Условия эксплуатации
|
Параметры |
Минимальное |
Максимальное |
|
Рабочая температура |
-20 °C |
70 °C |
|
Температура хранения |
-40 °C |
85 °C |
|
Прямой ток усилителя |
300 мА |
|
|
Обратное напряжение усилителя |
2,5 В |
|
|
Рабочий ток охладителя |
1,5 А |
|
|
Рабочее напряжение охладителя |
3,6 В |
|
|
Термистор |
10 кВт @ 25 °C |
|
|
Температура чипа усилителя |
25 °C |
|
|
Тип волокна |
SMF |
|
|
Защитная оболочка волокна |
Буфер 900 мкм или 250 мкм, 14 контактная бабочка |
|
